在電子材料、電氣絕緣、5G通信、航空航天等高科技領域，材料的介電性能直接影響到器件的工作頻率、信號傳輸質量及長期運行可靠性。KDYD-JZ高頻介電常數及介質損耗測試系統，憑借其高精度、寬頻帶、自動化測試能力，成為高頻絕緣材料介電性能評估的常用工具。

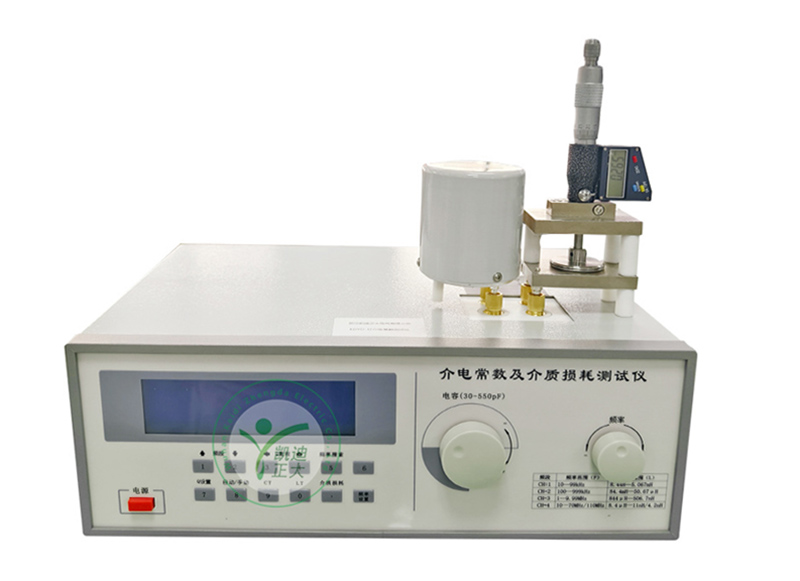

  KDYD-JZ系統由三大核心模塊構成：QBG-3F高頻Q表、S916介電常數與介質損耗測試裝置（夾具） 以及LKI-1標準電感組。系統依據GB/T 1409-2006、GB/T 1693-2007、ASTM D150、IEC 60250等國內外標準設計，適用于固體、液體絕緣材料在高頻下的介電常數（ε）和介質損耗因數（tanδ）的精確測量。

  QBG-3F采用DDS數字合成信號源，頻率范圍覆蓋10 kHz 至 110 MHz，頻率精度高達3×10??，可滿足從低頻到高頻的寬譜測試需求。其Q值測量范圍為1~1000，分辨率達0.1，測量誤差小于5%，具備自動諧振點掃描、Q值預置報警、殘余電感自動扣除等智能功能，提升了測試效率與數據準確性。

  更值得一提的是，QBG-3F內置了介電常數與介質損耗自動計算模塊，用戶只需放置樣品，系統即可直接顯示ε和tanδ值，無需手動換算，減少了人為誤差。

  S916裝置采用平板電容器結構，適用于固體樣品（直徑Φ38mm/Φ50mm，厚度可調至15mm以上）和液體樣品（Φ38mm電極，液體杯內徑Φ48mm）。夾具結構穩定，接觸良好，確保了高頻信號下的測試重復性與可靠性。

  LKI-1電感組包含9只標準電感，電感量從0.1μH 至 10mH，覆蓋0.1MHz 至 70MHz的諧振頻率范圍，適配不同材料的測試頻點需求。每只電感均經過精密校準，分布電容小，Q值高，保證了諧振回路的穩定性。

KDYD-JZ系統適用于多種高頻絕緣材料的介電性能評估，包括但不限于：
導熱絕緣材料：如導熱硅膠、陶瓷片、石英玻璃；
高分子材料：如PE、PP、PVC、PTFE、PS、PC、PA尼龍、PMMA；
電子工業常用基材：如FR4 PCB板材、環氧樹脂、OCA光學膠、薄膜材料；
液體絕緣材料：如變壓器油、絕緣液等。
無論是研發階段的材料篩選，還是生產過程中的質量監控，KDYD-JZ都能提供穩定、可重復的測試數據。

產品特點
高精度測量：介電常數精度達千分之一，介質損耗精度達萬分之一；
寬頻覆蓋：10 kHz ~ 80 MHz 材料測試頻率范圍；
自動計算：內置ε和tanδ自動計算功能，減少人工干預；
智能操作：自動諧振搜索、Q值預置報警、殘余電感扣除；
多種材料適配：支持固體、液體樣品，直徑與厚度可調；
符合國際標準：GB/T、ASTM、IEC標準兼容，數據具權威性；
數據輸出便捷：支持USB接口，便于數據存儲與分析。
