近日，武漢凱迪正大電氣有限公司在福建省成功交付了一批KD-2190智能電纜綜合探測儀，并派遣專業技術人員前往客戶現場，進行了全面的設備操作與功能應用培訓。此次交付與培訓旨在幫助客戶快速掌握這款高性能探測設備的使用技巧，提升其地下管線探測、電纜識別及故障定位等工作效率與安全性。培訓現場，技術人員通過理論講解與實地操作相結合的方式，確保每位參訓人員都能熟練掌握儀器的各項功能，為后續實際應用打下堅實基礎。

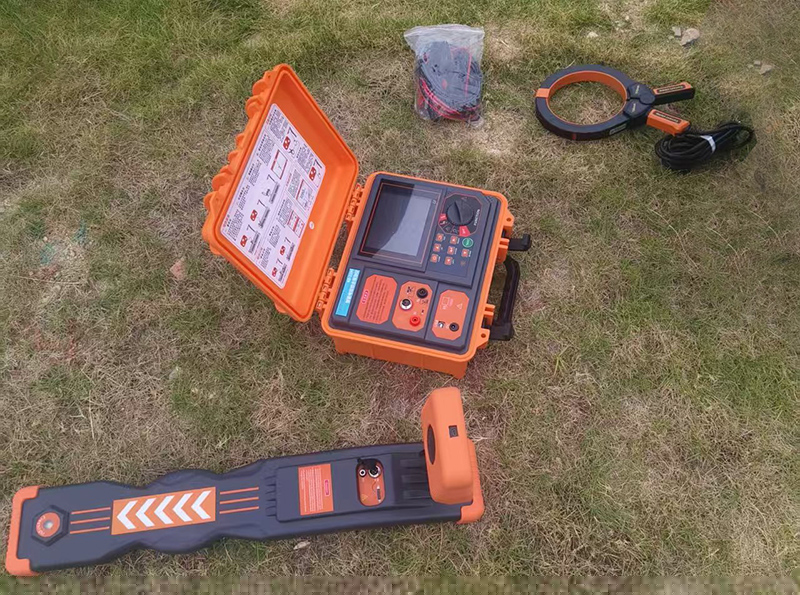

在交付現場，武漢凱迪正大的技術人員團隊對KD-2190智能電纜綜合探測儀進行了開箱驗貨，確認設備及配件完好齊全，包括發射機、接收機、發射電流鉗、柔性電流鉗、聽診器、測試線、接地針、充電器等標準配置，以及部分客戶選配的A字架、RTK高精度定位套件和手機測繪APP。隨后，技術人員圍繞設備的基本結構、按鍵功能、接口用途、開機與設置等基礎操作進行了詳細講解，并強調了使用過程中的安全注意事項，如防止電擊、正確接地等。參訓人員積極參與，現場互動頻繁，氣氛熱烈。
管線路徑探測：多種模式與頻率靈活應用 KD-2190具備較強的管線路徑探測能力，支持直連法、卡鉗耦合法和感應法三種信號施加方式。培訓中，技術人員重點演示了如何在不同的現場條件進行選擇：
直連法適用于停電電纜或外露金屬管道，能提供較強的信號輸出，探測距離遠、抗干擾能力強。技術人員現場演示了“芯線-大地”接法，強調了解開護層接地、使用接地針而非地網的重要性，以避免信號回流干擾。
卡鉗耦合法適用于帶電電纜，無需接觸金屬部分，通過鉗口耦合信號，安全便捷。技術人員提醒，此法要求電纜兩端護層良好接地，否則信號衰減嚴重。

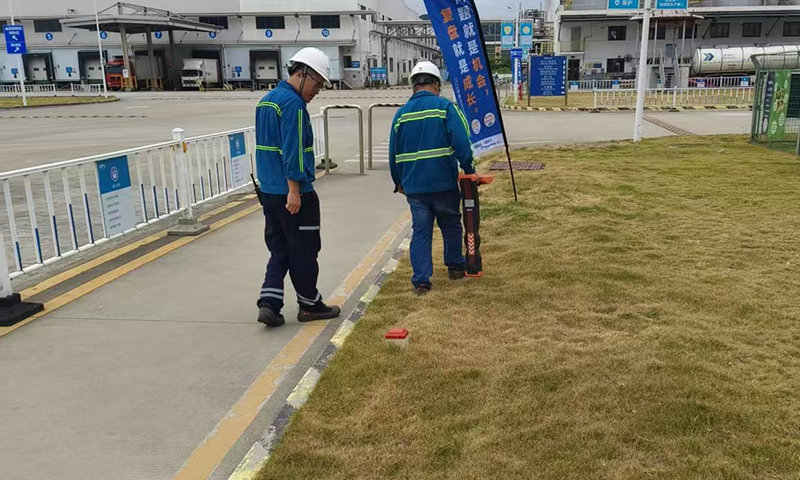

感應法適用于無外露點的埋地管線，通過發射機輻射電磁場感應管線。技術人員演示了發射機放置方向與管線走向垂直的技巧，并指出感應法適用于埋深2米以?xún)?nèi)的管線。
接收機提供經典定位、導線巡航、信號曲線三種顯示模式，技術人員逐一講解其應用場景：
經典定位模式通過羅盤和信號條指示管線方向與位置，適合精準定位；
導線巡航模式以360°全景箭頭實時顯示管線位置、深度和電流，界面直觀，易于跟蹤；
信號曲線模式記錄信號強度歷史曲線，便于分析信號變化趨勢，識別復雜環境下的管線。
頻率選擇方面，KD-2190提供12種主動頻率（577Hz–201kHz）和4種被動頻率（50Hz/250Hz工頻、33kHz/82kHz射頻）。技術人員現場演示了掃頻測試功能，指導學員通過觀察各頻率信號強度，避開干擾頻段，選擇最佳探測頻率。
電纜識別：安全精準，支持多纜標定 電纜識別是KD-2190的又一核心功能，支持停電識別（直連法）和帶電識別（耦合法）。培訓中，技術人員重點強調了操作安全：
停電識別需確認電纜已斷電并脫離系統，采用“芯線-大地”接法，避免誤操作風險；
帶電識別適用于三芯帶鎧電纜，通過卡鉗耦合信號，不影響電纜運行。
智能識別流程包括近端標定和遠端識別：
標定階段：在已知目標電纜上，使用柔性電流鉗或聽診器測量電流幅值與相位，可存儲10條電纜或10種頻率的標定數據；
識別階段：在遠端待識別點，卡鉗卡測電纜，儀器自動比對電流幅值（75%-135%范圍內）與方向（綠色箭頭一致），顯示“√”表示目標電纜，“×”表示非目標電纜。
技術人員現場演示了多纜識別流程：通過切換線纜編號L1–L10，配合近端切換發射鉗所卡電纜，實現多條電纜的快速識別，極大提升了工作效率。
管線接地故障定位（選配功能）：跨步電壓法精準查障 配合A字架選配件，KD-2190可實現接地故障的精確定位。技術人員在現場講解了跨步電壓法的原理：發射機向故障管線注入信號，電流在故障點入地，形成電壓梯度場；A字架通過檢測場強變化，指示故障點方向。
發射機接線：直連法接入故障線，黑色夾接地針，紅色夾接故障相或護層；
近端驗證：在接地針附近測試信號響應，確認信號強度與方向穩定；
故障追蹤：沿管線方向以6–10米間距插測A字架，觀察信號強度與箭頭方向。接近故障點時信號增強，越過故障點后箭頭反向；
精確定點：在信號突變位置，旋轉A字架90°交叉驗證，找到信號最低點即為故障位置。
技術人員特別指出，此法適用于絕緣管道破損、無鎧裝電纜接地、高壓電纜護層故障等場景，但不適用于鎧裝多點接地的電纜相線故障。
GPS測繪與云服務（選配功能）：智能化管線管理 通過藍牙連接手機APP，KD-2190可實現管線路徑測繪與數據管理。培訓中，技術人員演示了APP的七大功能：
工程向?qū)В阂龑?dǎo)用戶創建任務，綁定設備，選擇定位系統（支持RTK厘米級精度）；
實時測繪：接收機按鍵上傳測點數據，APP自動記錄深度、電流、經緯度等信息，生成管線路徑圖；
報告生成：一鍵生成Word測試報告，包含電流衰減曲線、深度分級圖、管線平面/立體圖等；
數據管理：支持任務數據的導入、導出、上傳云服務器，實現多賬號共享與遠程協作。
該功能提升了管線普查、工程驗收與檔案管理的數字化水平，深受客戶好評。
