便攜式直流高壓發生器是用來做直流耐壓試驗的基本設備。直流耐壓試驗和工頻耐壓試驗是檢驗電氣設備、電氣裝置、電氣線路和電工安全用具等承受過壓能力的主要方法。直流耐壓試驗可通過不同試驗電壓時泄漏電流的數值、繪制泄漏電流—電壓特性曲線。直流耐壓試驗：能有效地發現絕緣受潮，臟污等整體缺陷，并能通過電流與泄漏電流的關系曲線發現絕緣的局部缺陷。由于直流電壓下按絕緣電阻分壓，所以，能比交流更有效地發現端部絕緣缺陷。同時，因直流電壓下絕緣基本上不產生介質損失，因此，直流耐壓對絕緣的破壞性小。另外，由于直流耐壓只需供給很小的泄漏電流，因而所需試驗設備容量小，攜帶方便。
下面拿避雷器直流耐壓試驗為例，說明便攜式直流高壓發生器的使用方法：

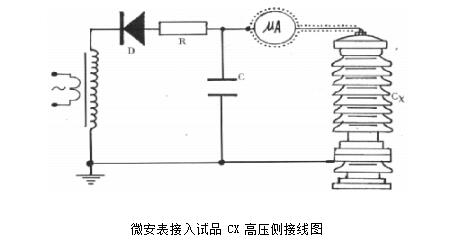

a.一般測量時，當便攜式直流高壓發生器接好線后，先把聯接試品的線懸空，升到試驗電壓后讀取空試時的電暈和雜散電流I，然后接上試品升到試驗電壓讀取總電流Ⅰ1；試品泄漏電流：Io =Ⅰ1—I’ b.當需要精確測量被試品泄漏電流時，則應在高壓側串入高壓微安表(見下圖)

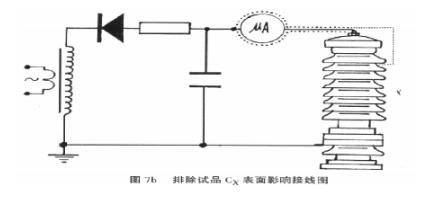

b.微安表須有金屬屏蔽，應采用屏蔽線與試品聯接。高壓引線的屏蔽引出應與儀表端的屏蔽緊密聯接。如果試品表面污穢要排除試品表面泄漏電流的影響可在試品高電位端用裸金屬軟線緊密繞幾圈后與高壓引線的屏蔽相聯接(見下圖)。

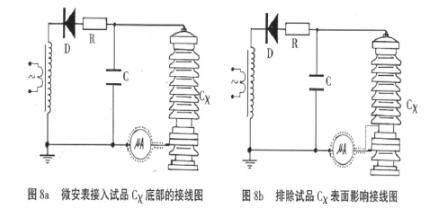

c.對氧化鋅、磁吹避雷器等試品接地端可拆開的情況下，也可采用在試品的底部(地電位側)串入電流表進行測量的方式。 當要排除試品表面泄漏電流的影響，可用軟的裸銅線在試品地電位端繞上幾圈并與屏蔽線的屏蔽相聯接(見下圖）
對于氧化鋅避雷器等小電容試品一般通過測壓電阻放電時間很快。而對電纜等大電容試品一般要待試品電壓自放電至試驗電壓的20％以下，再通過配套的放電棒進行放電。待試品充分放電后掛好接地線，才允許進行高壓引線的拆除和更換接線工作。如做容性負載試驗時，一定要接上限流電阻。
電氣試驗的安全要求; 為保證人身和設備的安全，順利進行高壓電氣試驗至關重要。一切高壓試驗人員均應經過學習、考試合格后方可參加高壓試驗工作。電氣試驗的安全要求有：;
(1) 為了保證試驗質量，提高試驗效率，須在試驗前做好一系列準備工作，重要試驗項目要提出試驗方案和安全、組織措施，經總工程師批準后，安排試驗人員認真學習，充分討論，達到徹底明了，心中有數。
(2) 工作前應查閱被試設備的以往試驗報告和缺陷記錄，并帶到試驗現場，以便試驗時供分析核對。
(3) 試驗現場周圍須設置圍欄，并懸掛“止步，高壓危險”標示牌；試驗所需的便攜式直流高壓發生器、表計、接線及工具，應提前準備，校驗合格，配備齊全，放到試驗現場的安全地點；試驗現場應選擇平坦、適宜的位置，遠離帶電設備和人行道，高壓回路不應穿越人行道、樓梯等。
(4) 試驗開始前，試驗負責人應再次檢查，確認：試驗接線正確、調壓器在零位、試驗指示表計在零位、被試設備上無人工作、帶電部位有足夠的安全距離并有人監護。
(5) 凡試驗所需的接地部位均應可靠接地。所用接地線須接在固定的接地點，不得隨意接在鐵絲網或管道上，接地線的連接須牢固可靠。
(6) 高壓試驗工作至少應有兩人參加，操作時應帶干凈的線手套。工作負責人應負責現場設備和人員的安全，工作人員須聽從工作負責人的指揮。加壓時應由工作負責人發布命令并取得有關工作人員的呼應后，才能合上電源施加電壓。試驗操作人員和監護人員在加壓過程中，應高度集中注意力，時刻監視便攜式直流高壓發生器和儀表指示。一旦出現異?，F(xiàn)象，應先切斷試驗電源，然后將調壓設備退回零位，停止試驗。待查明原因、及時處理后，方可接通電源繼續試驗，不得盲目重試。
(7) 試驗結束或者需要更換試驗接線時，須保證試驗電源有明顯的斷開點、被試設備放電完畢、試驗變壓器高壓部分接地后，方可進行。
(8) 進行室外試驗時，如遇較大的風、雷、雨、雪等天氣，應立即停止高壓試驗工作。
