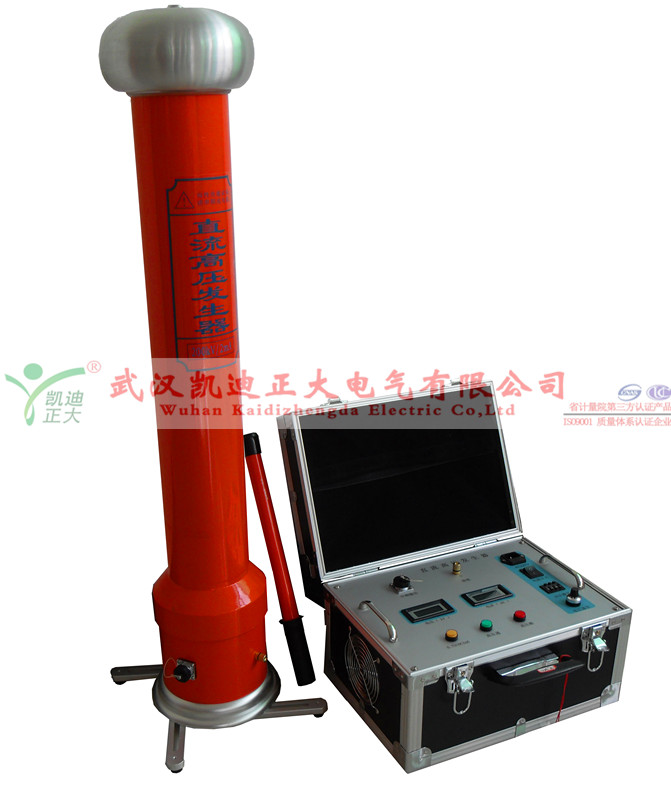

武漢凱迪正大公司研制的便攜式直流高壓發生器，主要部件選用德國、日本、美國等國高新技術的元器件。性能卓越的大功率IGBT器件及其驅動技術的采用，使直流高壓發生器實現了便攜式、高品質，并能承受額定電壓放電而不損壞。便攜式直流高壓發生器是適用于電力部門、發電廠、科研單位、鐵路、廠礦企業動力部門、化工廠等發電機、變壓器、開關、對磁吹避雷器、氧化鋅避雷器、電力電纜等設備進行直流高壓試驗，是新世紀理想的換代產品。



  (1) 儀器運輸時應避免雨水浸蝕,嚴防碰撞和墜落.

  (2) 為確保人身安全，在此反復提醒用戶注意控制箱及倍壓筒的良好接地以及停機后的試品及倍壓筒放電問題。

  (3) 未經允許，請勿開啟控制箱及倍壓筒，否則會影響產品的保修，自行拆卸廠方概不負責。

  (4) 防止異物進入控制箱，如控制箱有風扇時，應經常檢查風扇是否正常運轉。

  (5) 當倍壓筒絕緣筒臟污時請用干布擦凈，不可用酒精，汽油等有機類溶劑擦洗?？捎孟礈靹┣逑唇^緣筒表面，等風干后方可使用，運輸或不使用時請放入箱內。

  (6) 換保險管時，請按保險管座旁標定的安培數更換保險管。



　



  (1) 在做負載試驗前，將高壓屏蔽微安表安裝到倍壓筒上的高壓輸出端上，并將配套的專用高壓線分別接到微安表上和被試品上。

  (2) 檢查儀器、放電棒、倍壓筒、試品聯接線、接地線是否正確，接地線聯接是否可靠，檢查高壓安全距離是否符合要求，方可開始進行試品的高壓試驗。

  (3)在工作電源進入試驗器前加裝兩個明顯斷開點。當更換試品和接線時，應先將兩個電源斷開點明顯斷開。

  (4) 檢查確認儀器等無異常情況后，接通單相交流220V電源開關，此時綠燈亮，表示電源接通?？砷_始進行試品的直流泄漏和直流耐壓試驗。

  (5) 按紅色按鈕，則紅燈亮，表示高壓接通，待升高壓。

  (6) 順時針方向平緩調節調壓電位器,輸出端即從零開始升壓。對于大電容試品升壓時則需要緩慢升壓，否則可能導致電壓過沖,還需監視電流表充電電流不超過直流發生器的最大充電電流。當升到所需的電壓或電流后，按規定時間記錄電流表及電壓表的讀數。升壓速度以每秒3-5kV上升試驗電壓為宜。

  (7) 試驗完畢后，降壓，將調壓電位器回零后，隨后按綠色按鈕，切斷高壓并關閉電源開關。

  (8) 試驗完畢后，應用放電棒對試品進行多次放電，放電后方可靠近試品和拆線工作 (放電請詳細見放電棒使用說明書,對大電容試品的放電應用F專用放電電阻棒對試品放電。放電時不能將放電棒立即接觸試品，應先將放電棒逐漸接近試品，到一定距離空氣間隙開始游離放電，有嘶嘶聲，當無聲音時可用放電棒放電，最后直接接上地線放電)。對大電容試品時，升壓應更要緩慢，并需要監視電流表充電電流不超過發生器的最大充電電流，一定要放慢升壓速度,避免充電電流過大。試驗完畢后，將電壓調節電位器逆時針回到零位上，隨后按綠色按鈕，切斷高壓，此時先不要關閉電源，電壓表顯示還有電壓值，此為存電電壓，等電壓降到2000V左右,方可用放電棒進行多次放電，確保安全。

  (9)直流高壓200KV及以上時，盡管試驗人員穿絕緣鞋，且處在安全距離以處區域，但由于高壓直流離子空間電場分布擴印影響，會使幾個鄰近站立的人體上帶有不同的直流電位。試驗人員不要互相握手或用手接觸接地體等，否則會有輕微電擊現象，此現象在干燥地區和冬季較為明顯，但由于能量較小，一般不會對人體造成傷害。



武漢凱迪正大電氣有限公司深耕電氣測試行業二十余年，研發的便攜式直流高壓發生器有：KDZG便攜式直流高壓發生器、KDZG-II直流高壓發生器、KDZG-IV智能直流高壓發生器，歡迎垂詢。
