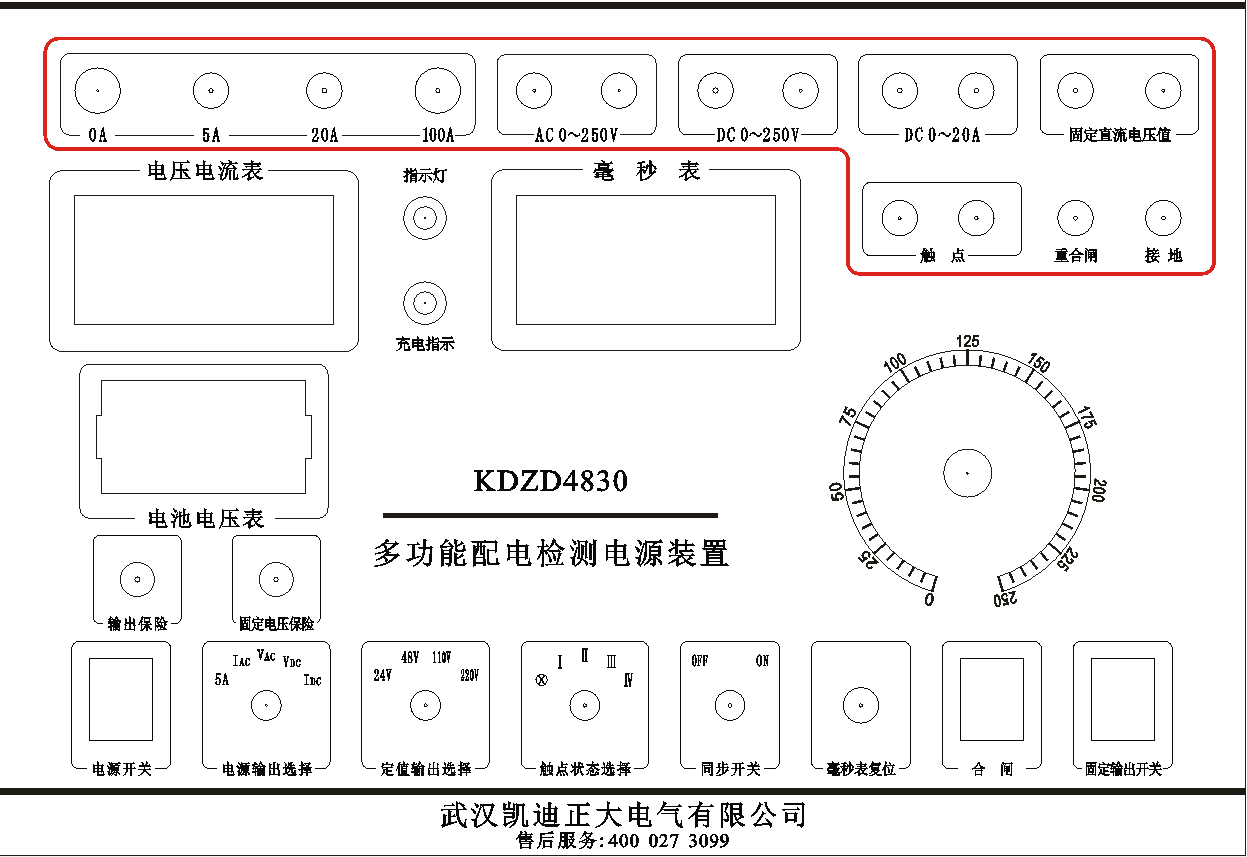

KDZD4830多功能配電檢測電源裝置

作者：雷帥來源：武漢凱迪正大電氣有限公司日期：2019-09-20 14:57:00閱讀：

各種電子設備均離不開供電電源，國家電網有110 kV、220 kV、500 kV幾個常用的電壓等級，在人們?nèi)粘Ｉ钪?，主要?yīng)用的多是380/220V的交流電壓。用電設備與供電電源一般通過各種配電柜、配電箱或移動配電插座等聯接在一起。供配電系統（包括電源和配電中轉單元）是否正常直接影響到用電設備的工況。武漢凱迪正大電氣有限公司設計KDZD4830多功能配電檢測電源裝置可協助技術人員解決上述設備定性檢查的問題。

配電系統技術檢測直接關系到用電安全和操作人員的人身安全。常用的檢測工具一般是數字三用表、相序表、插座檢查器和測電筆等檢測設備或工具。在實際工作過程中，配電檢測設備或工具的功能性檢查或計量遇到了一些問題。一些帶測量讀數值的，有計量標準的設備，可以送計量站進行計量。但是很多計量站對于類似判斷接線關系正確性的插座檢查器、電源測試儀和檢查三相電接線關系的相序表等設備無法進行定量的計量和定性的檢查。

KDZD4830多功能配電檢測電源裝置引用標準

DL/T1074-2007 電力用直流和交流一體化不間斷電源設備；

JJG 445-1986 直流標準電壓源；

JJG 410-1995 精密交流電壓校準源；

JJG (航天)51-1999 交流標準電流源；

符合上述標準相關要求。

KDZD4830多功能配電檢測電源裝置（移動儲能多功能配電檢測電源裝置）使用條件：充電工作電壓范圍：AC90V～AC270V；工作電壓頻率：50Hz。交流電源輸出電壓范圍：AC220V±5%，輸出電壓工作頻率：工頻正弦波50Hz。工作環境-20℃～+70℃。

可移動式應急儲能電源裝置技術條件：可移動式應急儲能電源裝置內部要求采用儲能技術和逆變技術，產品設計要求采用高效能汽車動力組電池，具有防爆、耐高溫、高效量密度、高功率輸出特性，它能適合電力設備日常的檢修、搶供電電源以及作為應急電源使用，可取代由發電機提供電力檢修所需應急儲能電源裝置是解決傳統發電機提供工作電源的大多數缺點，同時應具體符合如下要求：

1）充電技術采用穩定均衡充電技術，以防止大電流充電對電池的使用壽命的影響；

2）儲能要求采用高密度磷酸鐵鋰電池作為儲能模塊，儲能設計容量在30AH/48V以上；內部應用逆變轉換技術，逆變交流AC220V電源輸出。

4.2 設備應有多種品類直流工作電源系統接口

可移動式應急儲能電源裝置應備用直流DC48V、DC24V、DC12V功率不小于150W輸出接口，可以為配網自動化系統設備、站級自動化終端DTU、柱上式自動化終端FTU等智能終端設備提供檢測工作電源系統。

4.3 設備集成有電壓、電流標準信號源接口，方便實現現場配電自動化終端的功能校驗和測試工作，要求攜帶便捷。

可移動式應急儲能電源裝置內部集成設計電壓信號源、電流信號源，電壓信號源0～220V連續可調，電流信號源0～60A連續可調；精度不低于0.5級，基本滿足對配電房自動化設備的功能校驗和測量功能的試驗，簡化現場檢測設備的數量和品類。

4.4 可移動式應急儲能電源裝置內部功能設計實現參考

裝置內部功能設計應該主要包括：充電管理模塊、矩陣排列磷酸鐵鋰儲能電池組、中央監控處理CPU模塊、逆變控制模塊、輔助直流電源輸出控制模塊、主交流電源輸出控制模塊、交流電壓信號源控制模塊以及交流電流源控制模塊等部分組成。設備內電池充電須采用專用的充電管理單元，充電要求具有三段式控制電流曲線模式，并需要考慮到電池組的深放電功能，充電模塊設計增加慢啟動實現與低電壓電池組連接，對于額定DC48V電池系統，充電模塊支持低于DC40V電壓的電池組級聯成功實現充電功能。

一、設備基本要求

5.1 設備儲能電池規格：可移動式應急儲能電源裝置電池須采用防爆耐高溫高功率磷酸鐵鋰動力電池組；

5.2 設備電池容量：不小于30Ah/48V；

5.3 設備連續工作時間：在滿負荷的80%條件下，工作時間不小于8～10小時；

5.4 設備總重量：不大于60kg；

5.5 外形尺寸：520mm(長)×320（寬）×580（高）；

5.6 充電管理：可移動式應急儲能電源裝置的儲能電池充電，要求采用專用磷酸鐵鋰電池充電管理模塊，充電管理支持恒壓、恒流、均充三段式保護充電模式；

5.7 充電時間：每次充電時間不大于24小時；

5.8 電源輸出：交流電源輸出，AC220V，50Hz，裝置直流電源輸出側，DC48V、DC24V、DC12V輸出功率不小于150W；交/直流電源要求可以同時輸出；各電源輸出具有過流、過功率、電池欠壓保護功能；

5.9 電壓信號源輸出：電壓信號0～220V連續可調，精度不小于0.5級；

5.10 電流信號源輸出：電流信號0～60A連續可調，精度不小于0.5級；
