在電網構架中，10千伏電網是電能送至供電用戶的主干網絡，其設備的可靠運行對用戶用電可靠性具有重要影響；而高壓電力設備連接部分以金屬器件為主，長期高負荷運行時接觸部分將出現溫度升高、電阻增大等減少設備使用壽命的現象，給運行設備帶來安全隱患。當前，隨著電力需求的增長，10千伏負載不斷攀升，設備發熱問題日益突出，通過借助開關柜中的測溫裝置，運行人員可以及時發現這類隱患，并迅速進行處理。為此，該公司在開關柜設計中推廣新型在線測溫裝置，提升用戶用電質量。

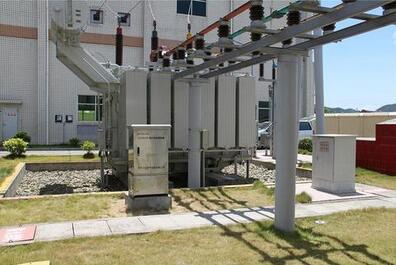

     3月14日，湖南電力檢修公司所屬設計人員正在對220千伏楊高變電站整站改造中，10千伏開關柜在線測溫裝置加裝進行優化。該公司目前正推廣新型測溫裝置以提升用戶主干網可靠性。





     以往，普通測溫裝置需要金屬導線傳輸信號，絕緣可靠性不佳，且難以對運行中的10千伏設備進行實時測溫，需要人工進行輔助測溫。在負荷增長迅速的情況下,變電設備電氣接觸部分溫度異常概率不斷上升.通常發現設備電氣接觸部分溫度異常的方法有巡視、紅外測溫等傳統方法.這些方法存在偏差大、不能及時或無法直接觀測發熱點等缺陷.再者由于變電站無人和少人值班的實現,巡視、測溫周期延長,所以按傳統方法檢測發熱故障,勢造成漏檢、錯檢或延誤發現時間。本次設計人員在楊高220千伏變電站加裝的10千伏在線測溫裝置屬于高智能裝置，可在10千伏設備不停電的情況下實時監測設備運行溫度，及時發現設備發熱情況，并對設備健康程度進行智能判定，不僅提高了設備的運行安全性，大大降低了設備的運行維護費用，也為檢修的要性提供了可靠依據。該系統機柜終端可準確地報告運行中大多數被測高壓設備易發熱部件溫升，為設備安全運行提供可靠的數據依據；安裝在市、區監控中心的溫度監測運行軟件功能強大，系統數據庫通過人機界面將地理分布圖、接點溫度運行參數、預告警信息、歷史參數等通過圖形、表格、曲線、棒圖等形式直觀顯示，為決策層提供最直接可靠的數據依據，消除隱患、最大限度的減少事故。



     據了解，10千伏在線測溫裝置將在相關施工項目中得到進一步推廣應用。



     在線監控的優勢在與隨時發現問題可以報警，可以迅速響應，把故障影響降到最低。武漢凱迪正大電氣有限公司專注于高壓電氣試驗儀器設備二十余年，公司也研發了許多在線檢測產品：邁巴E”KDZD300S電纜護層環流在線監測系統、KDXJ-8六氟化硫氣體泄漏報警在線監測系統、KDZD820蓄電池智能在線監測系統等等。
