參考標準:
KDJS-8A 絕緣桿試驗裝置是按照國家電力公司關于頒發《電力安全工器具預防性試驗規程》(試行)的通知(國電發[2002]777號)的要求,聯合高校武漢理工學院研制生產,并獲得武漢市政府科技創新基金的資金支持。本產品各項指標均符合國標的要求,可以按《電力安全工器具預防性試驗規程》要求對絕緣桿進行智能化絕緣耐壓試驗,試驗過程中不允許擊穿,同時可測量絕緣桿的泄漏電流(不大于限定值)。產品適用于所有與電力相關行業。

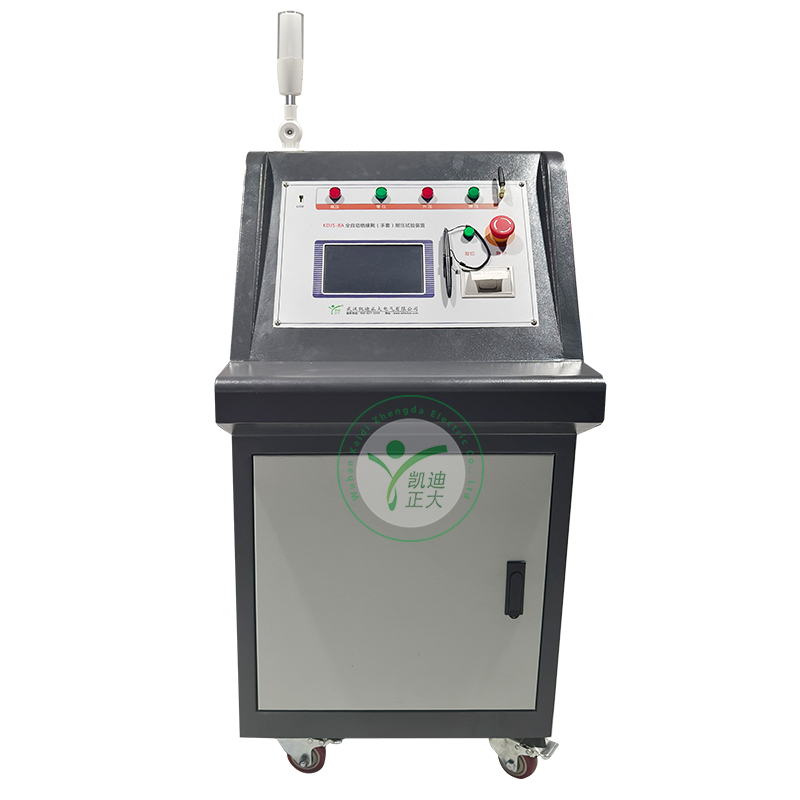

組成部分:升壓操作箱(臺)、試驗變壓器、絕緣桿試驗支架及電極裝置。

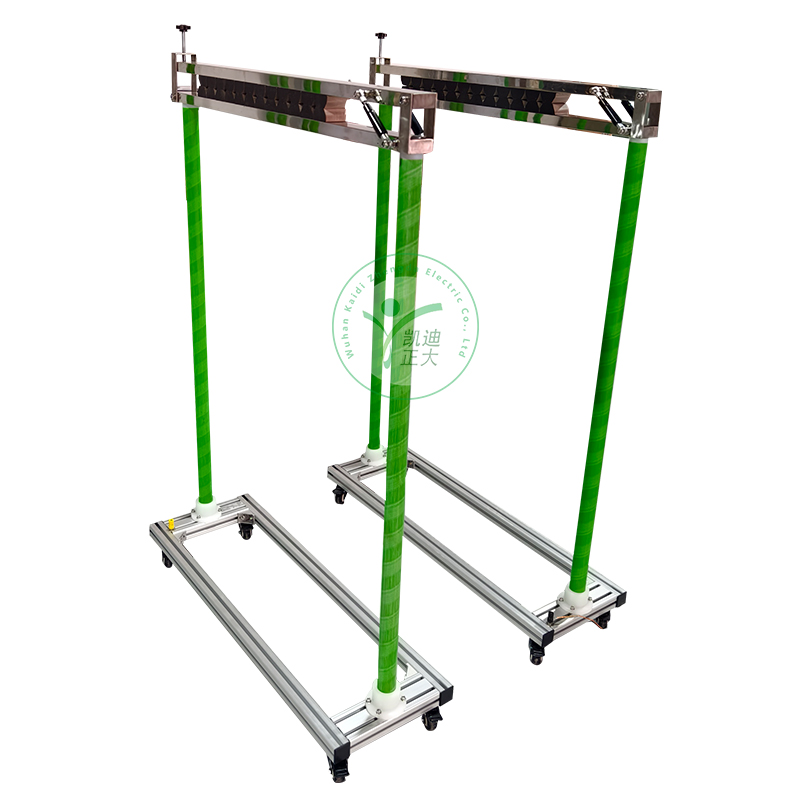

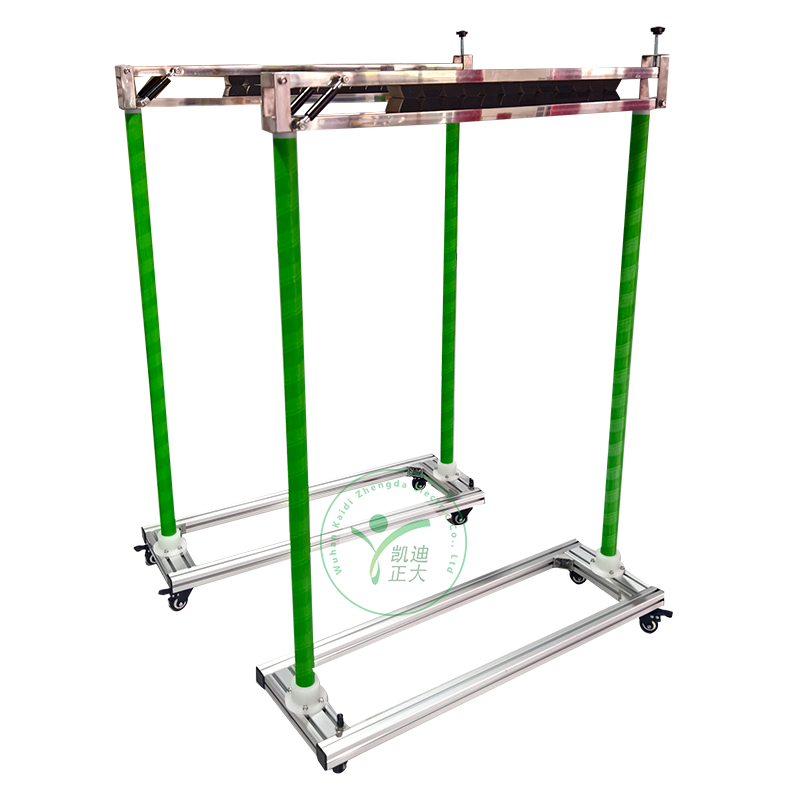

加配絕緣支架:可方便安裝不同規格的絕緣桿,進行耐壓試驗。同時該支架也可用于電容型驗電筆、核相器等安全器具的試驗。
泄漏電流測量:采用高壓泄流測量專利技術和紅外數據通訊技術,實現了安全測量高壓泄漏電流的目的。測試儀與高壓系統隔離,確保試驗人員的人身安全。
顯示與打?。翰捎?寸TFT觸摸大屏幕液晶漢字顯示,高速熱敏打印機,顯示信息量大,可清晰顯示試驗電壓、電流、泄漏電流、計時時間、萬年歷等參數及漢字提示內容。
自動耐壓試驗:儀器自動合閘、升壓、計時、降壓至零并斷電結束。
安全保護:可測量試驗電壓、試驗變壓器一次電流等參數。操作臺與高壓系統隔離,確保試驗人員安全,設備具有過壓、過流保護功能,設有高壓危險警示燈顯示。
實時顯示:實時顯示高壓電壓、高壓電流、低壓電壓、低壓電流、時間及耐壓結果,顯示直觀明了。
參數設定與保護:完善的過壓、過流保護,可任意設定輸出電壓、高壓電流上限、低壓電流上限和計時時間。
全自動流程:試驗開始后,儀器自動合閘,以國標要求升壓速度自動升壓,升至預定電壓開始計時并保持試驗電壓,時間到自動降壓至零并斷電,同時顯示試品泄漏電流并自動保存試驗結果。
回零檢測:具有回零檢測功能,回零確定后才可進行試驗,安全可靠。
測量精度:測量電壓和測量電流采用高低壓相互對應實時比較,保證測量電壓電流值的準確性。
高低壓分離:泄漏電流采用抗干擾無線傳輸技術傳輸回控制箱,保護人身安全。無線傳輸距離不低于10米。
步進電機控制:采用高細度的步進電機控制調壓器升壓過程,逼近式調壓算法,到達設定電壓后自動耐壓計時,計時結束后自動降壓回零。
過載保護:超過設定高壓電流或低壓電流時自動切斷電壓輸出,降壓回零,并發生聲光報警。
數據存儲:可保存不少于60組試驗數據及結果,能隨時查閱試驗數據。
打印內容:可顯示打印被試品電壓值、泄漏電流值。
變壓器變比設定:試驗變壓器變比自由設定,可以與客戶現有變壓器相互配套。
分體使用:儀器可以分體使用,如操作箱有故障,試驗機部分能單獨配套試驗變壓器完成試驗,不影響試驗校驗工作。
移動便利:升壓操作箱、試驗變壓器、絕緣桿試驗支架均可在加裝移動萬向輪,更方便快捷移動運輸。
控制箱輸入電壓:AC220V±10% 50Hz±1
顯示方式:7寸TFT觸摸大屏幕
控制箱輸出電流:0~25A
控制箱輸出電壓:0~250V
控制箱試驗計時長度:0~999H
電流允許誤差:<±(0.2%I+0.02%Imax)
泄漏電流量程:≧30.0mA(可調)
泄漏電流分辨率:0.01mA
泄漏電流允許誤差:±(0.5%I+2個字)
無線傳輸距離:不低于10米
無線傳輸工作電源:DC12V
試驗變額定容量:5kVA
試驗變輸出電壓:AC 0~50kV
試驗變輸入電流:0~20A
試驗變輸入電壓:0~250V
電壓精度:≤±0.2%I+0.02%滿度
電流精度:≤±0.2%U+0.02%滿度
試驗變測量變比:0~1000:1
試驗變阻抗電壓:5~7%
試驗變輸出電壓波形:正弦波
試驗變變比誤差:<±1%
試驗變波形畸變率:≯3%
試驗變滿負荷工作時間:≮1~2小時(溫升50℃)
試驗變空載損耗:0.2%~0.4%
